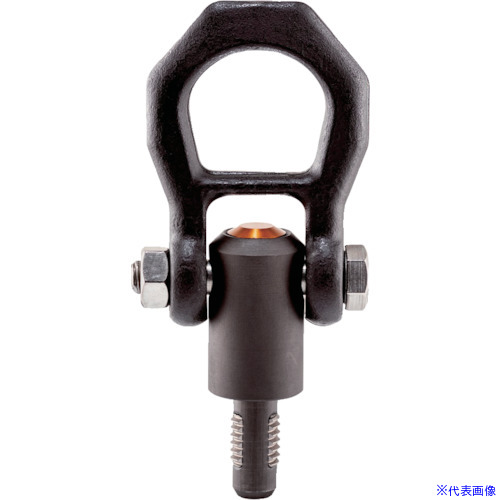

オレンジブック トラスコ中山　TRUSCOHALDER ネジ山クランプ式リフティング・ピン 熱処理鋼(4.3t) 〔品番:22352.0030〕[ 注番:3660119]特長●ボタン操作で着脱が簡単な吊り金具です。●アイボルトの作業時間を約８５％短縮できます。●取付はボタンを押してネジ噛み合い部をネジ穴(並目)に挿入します。●アイボルトと比べて、都度のねじ込み、外し作業が不要となります。用途●アイボルトの着脱を頻繁に行う作業に。●製品、部品、冶具、金型の運搬や組立作業に。●アイボルトの代用に。仕様●使用荷重(kN)：42.3
●ボルトサイズ：M30
●首下長(mm)：45
●厚さ(mm)：45
●ねじ径：M30
●長さ(mm)：197
●幅(mm)：82
●熱処理鋼
●d1: M30
●l1: 35 mm
●d2 -0.07: 26.1 mm
●d3: 45 mm
●l2: 45 mm
●l3: 42 mm
●l4: 60 mm
●l5: 50.6 mm
●l6: 49.8 mm
●l7: 82 mm
●l8: 152 mm
●l9: 36 mm
●l10: 30 mm
●耐荷重　DIN EN 13155に準拠 F1: 42.3 kN
●耐荷重　DIN EN 13155に準拠 F2: 21.5 kN
●耐荷重　DIN EN 13155に準拠 F3: 15.5 kN
●位置決めネジ: M30
●使用環境温度範囲 max.: 250 °C
●重量: 1596 g仕様2●アイボルトの代わりに材質/仕上●ピン・シャックル：熱処理鋼
●バネ：ステンレス鋼
●押しボタン：アルミニウム（オレンジ酸化皮膜処理）セット内容/付属品注意●使用荷重は垂直方向許容荷重です。●ピンは首下まで差込み、最後までねじ込み使用してください。●ピンの差し込み後、オレンジ色のボタンが初期位置に復帰している事、ねじ部が完全にクランプされている事を確認してからご使用してください。●ねじ部が完全にクランプされていない場合には、ワークが落下する恐れがあります。ご使用前に必ず使用説明書をお読みください。●鋼鉄製のねじ穴のみに使用してください。原産国（名称）ドイツJANコード4030618717362本体質量1600g


ブランド名:HALDER
メーカー型番:22352.0030
